山東中路橋梁設備有限公司分析彎箍機的機構說明

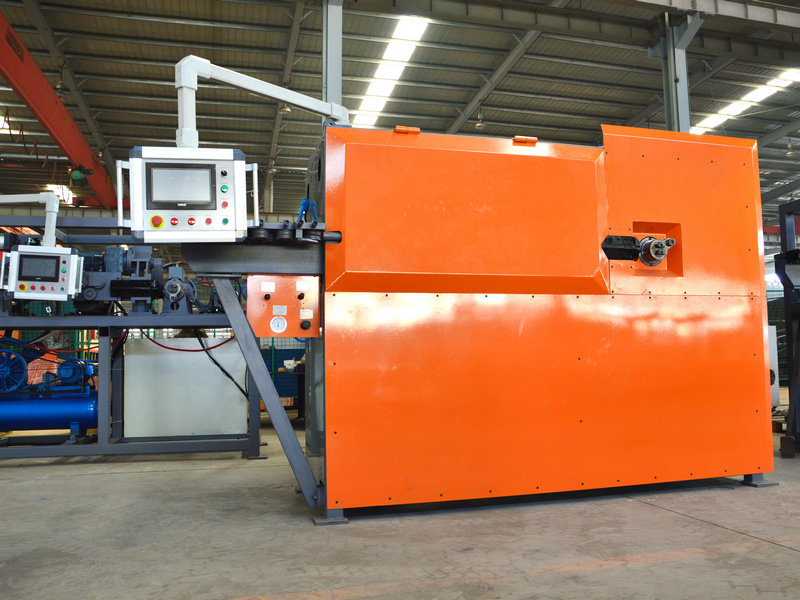

彎箍機是山東中路橋梁設備有限公司的主打產品之一，在鋼筋機械中是必不可少的設備，下面主要介紹一下彎箍機的機構說明。

1，折彎成型機構

本站主要負責箍筋的成型。將送至的鋼筋彎折成我們所設定的形狀。本站的動力來源是一個伺服馬達。可以正反雙向彎折鋼筋，可自由控制芯軸伸縮，上下以及更換芯軸大小。

2，快速剪切機構

本站主要負責鋼筋成型后的剪切動作。由馬達和氣動剎車離合構成。在獲得剪切信號后瞬間完成剪切動作。動作方便快捷。

3，垂直整直機構

本站主要是調整鋼筋的垂直方向直線度。采用的是對輥式的調直方式。只需調整各組滾輪的深淺程度，就可以很方便的調直鋼筋的垂直方向。

4，自動送料機構

本站主要負責鋼筋在彎箍過程中的送線動作。由伺服馬達帶動兩組滾輪完成送線的動作。動作準確而快捷。

5，水平整直機構

本站主要是調整鋼筋的水平方向直線度。本機構配有自動入料裝置，由汽缸缸來壓緊滾輪的前進和后退，主動滾輪由電機驅動，該電機的作用帶動鋼筋入料。

6，放線架

放線架作用是存放待加工的線材。分為標準型和加重型兩種。

7，整機操作臺

本機控制臺，由專用CNC系統和按鈕開關組成。CNC系統具有自動生成圖形，計數等功能操作界面圖形化更加直觀，人性化易操作。自動識別故障和報警功能可以使你更加方便快捷的維護設備。本操作臺的尺寸為L900*T400*W800。

8，選配部件

穩壓系統:

本系統主要為部分電壓不穩定地區而設計配套.加裝本系統以后本機的電壓適用范

圍為300V~450V.

高硬度滾輪組:

SKD11滾輪.調質熱處理HRC60o±2o.
